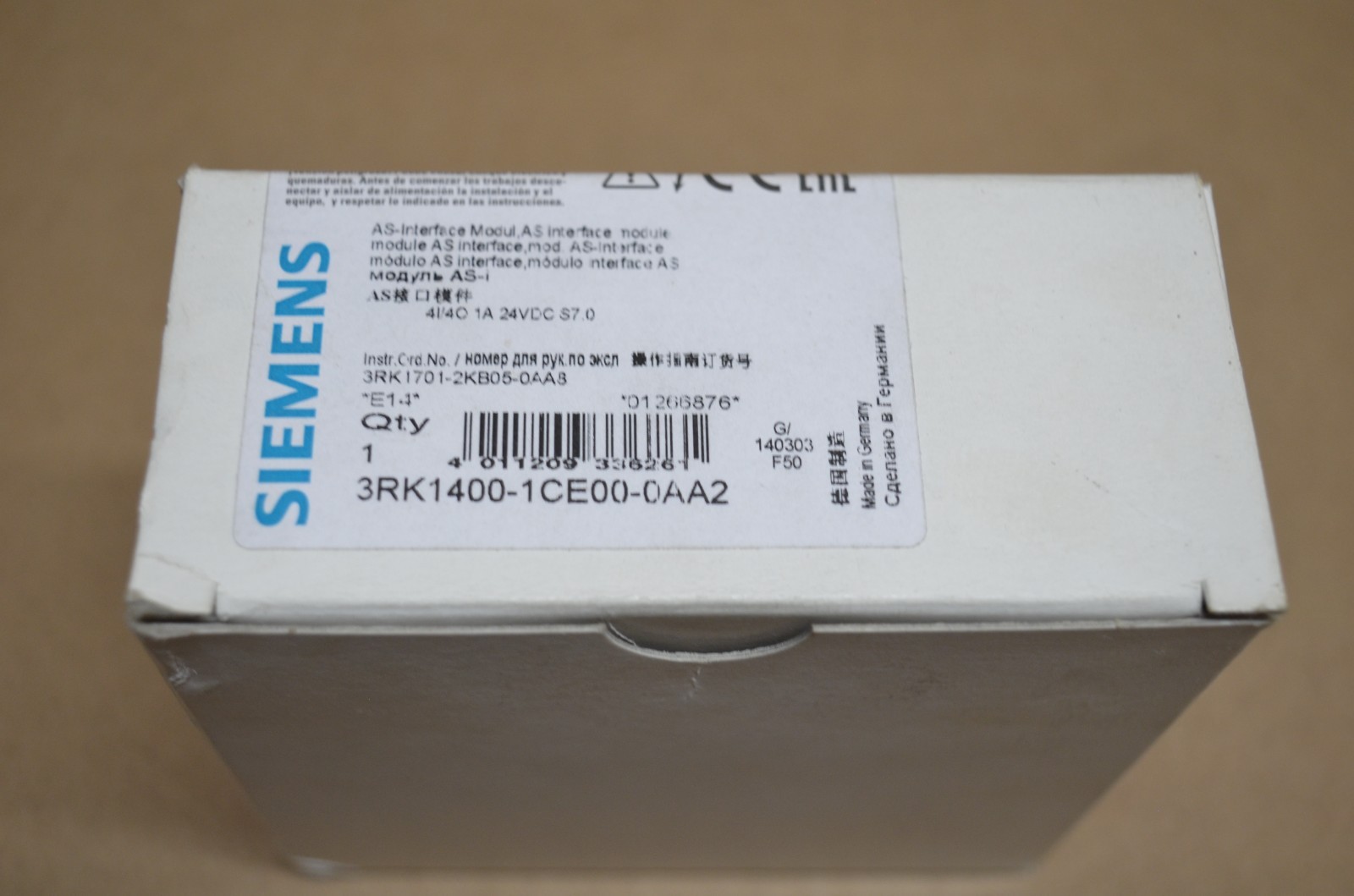

Module 3RK1400-1CE00-0AA2 interface esclave AS-i IP20 24V

Module esclave pour réseau de communication industriel

Le composant d'automatisation 3RK1400-1CE00-0AA2 fait office d'esclave standard selon le profil spécifié S-7.0.F. Ce module d'acquisition décentralisé communique nativement sur le bus de terrain à deux fils, simplifiant radicalement l'architecture de câblage par rapport aux installations traditionnelles point à point. Il nécessite une tension d'alimentation externe AUX POWER de 24 V DC pour les circuits de puissance.

Adressage rapide et diagnostic LED intégré

La configuration de l'adresse réseau s'effectue en toute simplicité en face avant de l'appareil grâce à une prise d'adressage intégrée. De plus, ce module intègre des voyants LED bicolores (vert et rouge) qui permettent aux techniciens d'identifier instantanément l'état de la communication du bus ainsi que les éventuels défauts de configuration ou coupures d'alimentation périphérique.

Spécifications détaillées de l'interface esclave

1. Profil d'appareil standard : Code de configuration IO/ID/ID2 assurant une interopérabilité parfaite.
2. Consommation réseau maîtrisée : Courant d'entrée total maximal de 270 mA sur le câble jaune.
3. Raccordement polyvalent : Prise en charge des technologies de capteurs à 2 et 3 conducteurs.

Dimensions et installation en armoire

L'appareil présente des dimensions de montage compactes avec une hauteur de 106 mm et une profondeur de 86 mm, complétant sa largeur de 45 mm. Il se fixe instantanément par encliquetage mécanique sur rail symétrique ou par vissage direct sur platine de fond d'armoire.
